Qu'est-ce que la rose des vents sur une carte nautique ?

La rose des vents est le cercle imprimé sur une carte nautique, qui indique les directions de 000° à 360°. La couronne extérieure est alignée sur le nord vrai ; la couronne intérieure sur le nord magnétique. Au centre, elle indique la variation magnétique locale, l'année à laquelle elle s'applique et sa variation annuelle. Vous l'utilisez pour convertir entre directions vraies et magnétiques et, avec une règle parallèle, pour mesurer des routes.

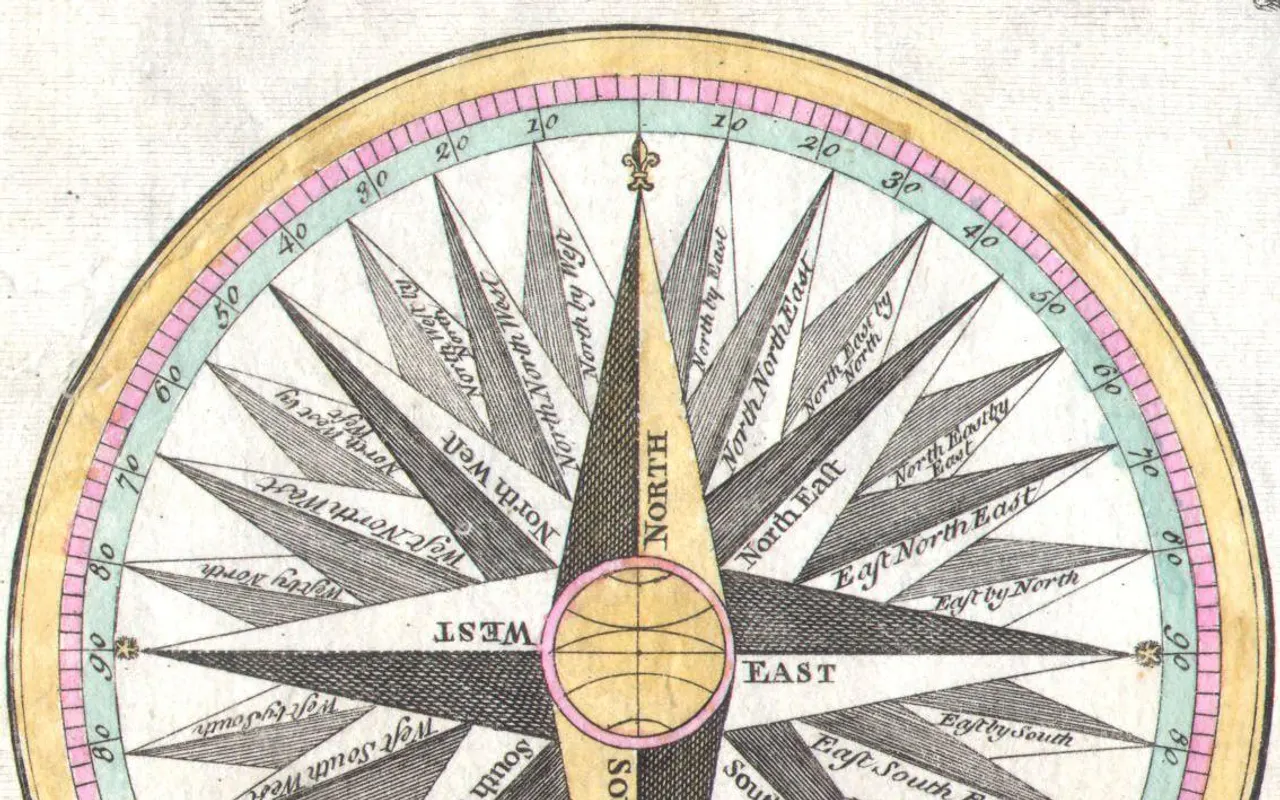

Une rose des vents ornée du XVIIIe siècle, avec 32 aires de vent — Les roses des vents décorent les cartes depuis des siècles ; les modernes ajoutent un anneau magnétique. Photo : Emanuel Bowen, Domaine public.

Lire la rose des vents

Couronne extérieure : directions vraies, avec 000° pointant vers le nord vrai (géographique), généralement marqué d'une étoile.
Couronne intérieure : directions magnétiques, décalées de la couronne extérieure par la variation.
Texte central : variation et variation annuelle, par exemple « Var 1°15'W 2020 (9'E) ».
Certaines roses ont aussi une couronne la plus intérieure avec les anciennes aires de vent (N, NNE, NE, etc.).

La couronne extérieure donne les directions vraies, la couronne intérieure les magnétiques.

Flèches du nord vrai et du nord magnétique séparées par l'angle de variation — L'angle entre le nord vrai et le nord magnétique est la variation imprimée sur la rose des vents.

Mettre la variation à jour

Le nord magnétique se déplace ; la variation imprimée sur la carte doit donc être mise à jour. Multipliez la variation annuelle par le nombre d'années écoulées depuis la date indiquée, puis appliquez-la dans le sens donné.

Exemple chiffré
Étape	Valeur
La rose indique	Var 1°15'W 2020 (9'E)
Années jusqu'à 2026	6
Variation	6 × 9' = 54' Est
Variation mise à jour	1°15'W − 54' = 0°21'W, soit environ 0° W

Dans une grande partie du Royaume-Uni, la variation est désormais très faible et diminue vers l'ouest ; à certains endroits, elle est devenue est. Vérifiez toujours la carte utilisée.

Utiliser la rose pour tracer

Avec une règle parallèle, vous faites glisser la règle depuis votre ligne de route jusqu'au centre de la rose la plus proche et lisez la direction sur la couronne vraie ou magnétique. Avec un rapporteur Breton, vous utilisez plutôt les méridiens de la carte, mais vous prenez toujours la variation sur la rose. Rappelez-vous que la rose ne couvre que la variation, pas la déviation de votre bateau ; voir variation et déviation.

Pour en savoir plus, consultez la leçon sur les cartes, les bouées et le compas.

Guides associés

Questions fréquentes

Quelle est la différence entre la couronne intérieure et la couronne extérieure ?

La couronne extérieure indique les directions vraies, la couronne intérieure les directions magnétiques. L'angle entre elles est la variation magnétique.

Pourquoi la variation change-t-elle chaque année ?

Le champ magnétique terrestre se déplace lentement, si bien que le nord magnétique bouge. La rose donne la variation annuelle pour que vous puissiez la mettre à jour.

Y a-t-il une rose des vents sur chaque carte ?

Presque toutes les cartes papier de navigation en ont au moins une ; les grandes cartes en ont souvent plusieurs. Les cartes électroniques donnent la variation dans les données de la carte.
